气动马达怎么降低噪音-消声器指南

来源:赣工机械 发布日期:2024-08-19

气动马达消声器用于将加压空气排放到大气中。它是一种经济高效且简单的解决方案,可降低噪音水平和气动系统中不必要的污染物排放。本文探讨了适用于各种应用的气动马达消音器的设计、规格和不同类型的消音器。


目录

· 气动马达消音器如何工作?

· 设计

· 规格

· 行业标准

· 应用

· 常见问题

气动马达消音器如何工作?

气动马达消音器的主要功能是在完成工作后排出加压空气,确保安全的噪音水平。如果与过滤器结合使用,它们还可以防止污染物(如油)离开系统。当加压空气被释放到环境中时,可能会产生过多的噪音。这种噪音是由湍流空气引起的,当来自通风口的快速流动的空气与环境的静态空气碰撞时,就会发生湍流空气。

气动马达消声器的设计通常包括以下组件:

1. 壳体消声器的外壳由金属(黄铜、不锈钢)或耐用塑料等材料制成。外壳包裹着内部组件并提供结构完整性。

2. 多孔材料:在外壳内部,有一个多孔材料或网状物。这种材料通常由烧结青铜、不锈钢或塑料制成。多孔材料有许多微小的通道,允许空气通过,同时扩散和阻尼声音。气动马达排气消声器通常采用这种多孔材料设计,以增加它们覆盖的排气口的表面积。

3. 端部连接:消声器具有螺纹、推入式倒钩式或卡扣式连接,可以轻松拧入气动设备的排气口。此外,它们可以安装在软管上。

其工作原理如下:

1. 废气入口:当气动马达运行时,压缩空气通过排气口排出。消声器连接到此排气口。

2. 空气扩散:当空气进入消声器时,它会穿过多孔材料。材料中的许多小通道将气流分解成较小的气流。消音器直接安装在阀门的排气口,将释放的空气扩散到更大的表面积,减少湍流,从而降低噪音水平。

3. 声音衰减:多孔材料吸收并消散气流的能量,显着降低了噪音水平。声波被散射,当它们穿过材料时,它们的强度会减弱。

4. 出风口: 现在更安静的空气从消声器中排出并释放到大气中。

气动马达消声器节流阀将消声器和节流阀组合在一起,以控制气流、排出加压空气并降低排气噪音。

设计

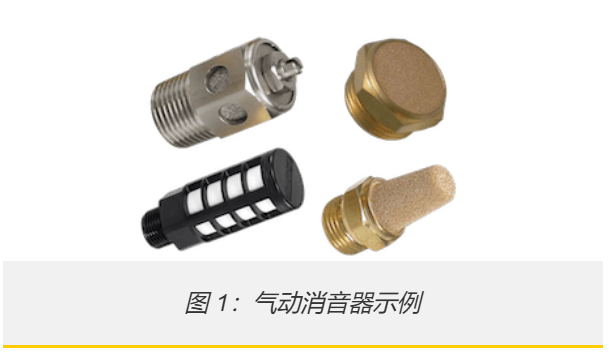

空气消声器根据应用设计成各种形状。


· 锥形:锥形气动马达消声器采用锥形设计,有助于逐渐释放压力,与扁平消声器相比,通常会产生更好的噪音衰减。它们由烧结青铜、不锈钢或塑料等材料制成。这些消声器非常适合具有较高流速的应用和有利于逐渐释放压力的环境。

· 扁平形状:扁平气动消声器的特点是其紧凑和低调的设计,使其成为空间受限应用的理想选择。它们通常由烧结青铜或塑料制成,适用于中低流速,提供适度的降噪。

· 圆柱:圆柱形气动马达消声器由于其圆柱形形状而提供更大的表面积,在三种类型中提供最好的降噪效果。它们有各种长度和直径,由烧结青铜、不锈钢或塑料制成。这些消声器适用于高流速应用,在需要最大噪声衰减的情况下,如果空间不是主要考虑因素,则它们是最佳选择。

材料

为气动马达消声器的外壳、连接件和吸音器组件选择合适的材料对于确保最佳性能和耐用性至关重要。

外壳材料

壳体材料是指用于构造气动消声器外壳或主体的材料。外壳材料必须经久耐用,并且能够承受气动系统的运行条件。

1:气动消声器外壳材料

材料

温度耐受性

压力等级

特征

何时使用

青铜

-40°C200°C

最高 10 bar

经久耐用、耐腐蚀

需要高耐久性和耐腐蚀性

塑胶

因类型而异

因类型而异

重量轻,性价比高

通用、要求不高的环境

PBT聚苯乙烯

-40°C150°C

最高 10 bar

高强度、耐化学腐蚀

需要高强度和耐化学性



吸音材料

吸声材料(或过滤材料)是气动马达消声器的内部部件,它直接与废气相互作用以降低噪音。这些材料通常是多孔的,允许空气流过,同时分解声波并降低其强度。吸音材料对于消声器的主要降噪功能至关重要。



3:气动马达消声器吸声材料

材料

温度耐受性

压力等级

特征

何时使用

青铜

-40°C200°C

最高 10 bar

经久耐用、耐腐蚀

需要高耐久性和耐腐蚀性

PA(尼龙)

-40°C120°C

最高 10 bar

强度高、耐磨

需要高强度和柔韧性

-50°C150°C

最高 10 bar

重量轻、耐腐蚀

体重是一个问题

不锈钢

-200°C800°C

最高 20 bar

强度高、耐腐蚀

极端温度和恶劣环境

烧结青铜

-40°C200°C

最高 10 bar

经久耐用,降噪

需要高机械强度和降噪能力

PUR泡沫

-40°C80°C

最高 6 bar

出色的吸音性

需要高降噪效果

连接类型

气动马达消音器通过螺纹公端连接到端口。常用的螺纹标准包括 NPT(美国国家管螺纹)、BSP(英国标准管)和公制ISO 标准)。此外,使用直插式消音器可以轻松地从一个设备或软管连接到另一个设备或软管。


常见问题

消音器和消声器有什么区别?

气动马达消音器和消声器是相同的设备,可以互换使用。

我需要清洁消音器吗?

是的,定期清洁螺纹和外壳外部,以防止堵塞并减少停机时间,尤其是在污染环境中。

我怎样才能确保我的消音器保持紧固?

根据应用的频率和压力要求,在消音器的螺纹上涂上密封剂,以在运行过程中保持其紧密。
